Аксиален вентилатор Sunflow YWF4E-200B, Ø200 mm, 220 V, нагнетяване

Аксиален вентилатор Sunflow YWF4E-200B, Ø200 mm, 220 V, нагнетяване

Sunflow YWF4E-200B е вентилатор с външен ротор и работно колело Ø200 mm за съвместимо хладилно и машинно оборудване. Монофазна версия, 4 полюса, 220 V AC / 50 Hz.

Посока на въздуха за този модел

B: работно колело → мотор

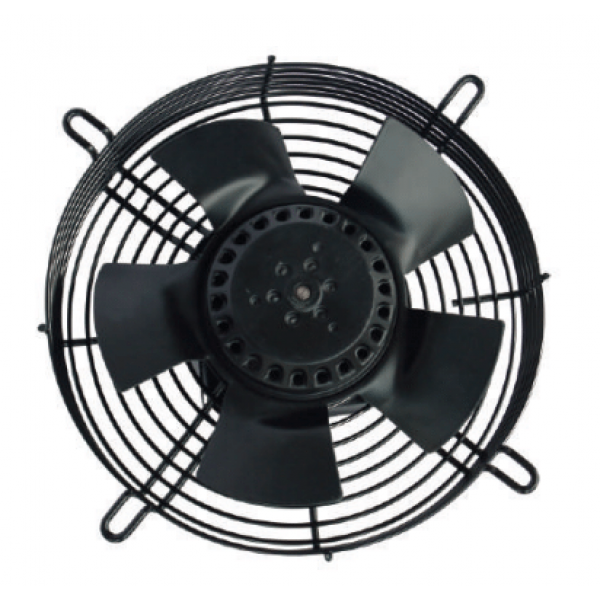

Снимката е за съответната серия и диаметър. Проверете изпълнението на рамката и предпазната решетка за пълния код преди поръчка.

За избор при зададено статично налягане е нужна потвърдена работна крива за точния модел.

Технически характеристики

Аксиалните вентилатори Sunflow YWF обединяват мотор с външен ротор и работно колело. Използват се при съвместими кондензатори, топлообменници, хладилни агрегати и за охлаждане на машини. Диаметърът сам по себе си не определя съвместимостта.

Как да разчетете кода

YWF означава серия с външен ротор. Цифрата 4 или 6 е броят полюси на мотора, а не броят скорости. E означава монофазно захранване 220 V, D — трифазно 380 V по каталога Sunflow. Числото след тирето е диаметърът на работното колело в mm. S означава поток от мотора към работното колело, B — обратната посока. Ориентацията на монтажа определя дали въздухът влиза или излиза от помещението.

Как да изберете

Каталожният дебит не е гарантиран дебит във всяка инсталация. Филтрите, топлообменниците и решетките създават съпротивление. Избирайте по необходимия дебит при работното налягане от кривата, а не само по максималния дебит. Максималният дебит и максималното налягане са различни крайни точки на характеристиката.

Проверете посоката S/B, захранването, оборотите, монтажните размери и кондензатора, когато е указан. При сравнение с мрежа 230/400 V се ръководете от допустимия диапазон на табелката; каталожното означение 220/380 V не се променя по предположение.

Свързване и подмяна

Преди работа захранването се изключва и се проверява отсъствие на напрежение. Свързването се извършва от квалифициран електротехник по схемата и табелката на конкретния мотор, със съответните защити и защитен проводник, когато е предвиден. Цветът на проводниците сам по себе си не е достатъчен за определяне на изводите. Не променяйте посоката чрез произволна размяна на проводници.

При подмяна сравнете пълния код, напрежението, честотата, броя фази, монтажните отвори, дълбочината, посоката на въздуха и работната точка. След монтажа проверете свободното въртене, закрепването и посоката на потока преди пускане в нормален режим.

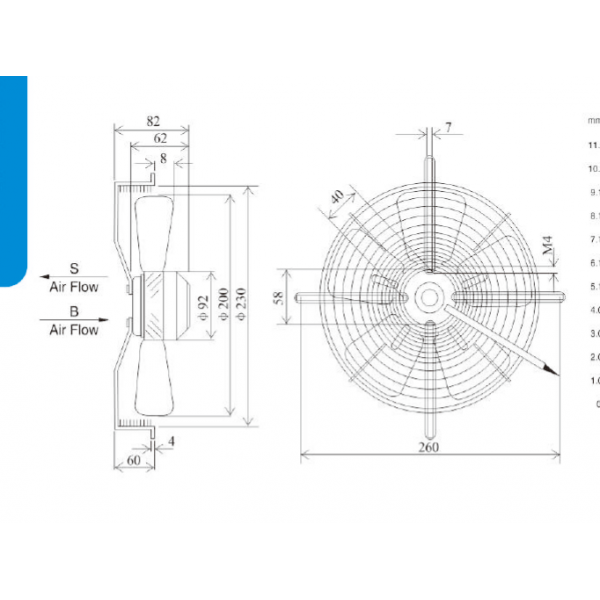

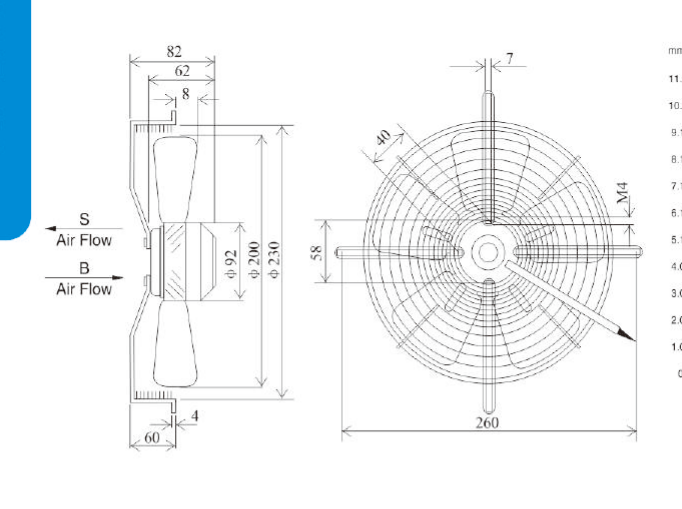

Чертежи и документация

Технически каталог Sunflow (PDF)
