Шумоизолиран канален вентилатор PACIFIC 100 2SP

Марка: VentEurope
Код на продукта: PACIFIC 100 2SP
Наличност:
В наличност
Цена: 125,00€210,00€

Описание

VENTEUROPE PACIFIC 100 2SP – две скорости за канална вентилация

PACIFIC 100 2SP се монтира в кръгли въздуховоди Ø100 mm и е предназначен за системи за подаване и отвеждане на въздух в жилищни, обществени и търговски помещения. Двете работни скорости дават избор между по-ниско натоварване и по-висок въздушен дебит. Производителността е 180/250 m³/h според избраната скорост.

Шумоизолиран корпус и смесен поток

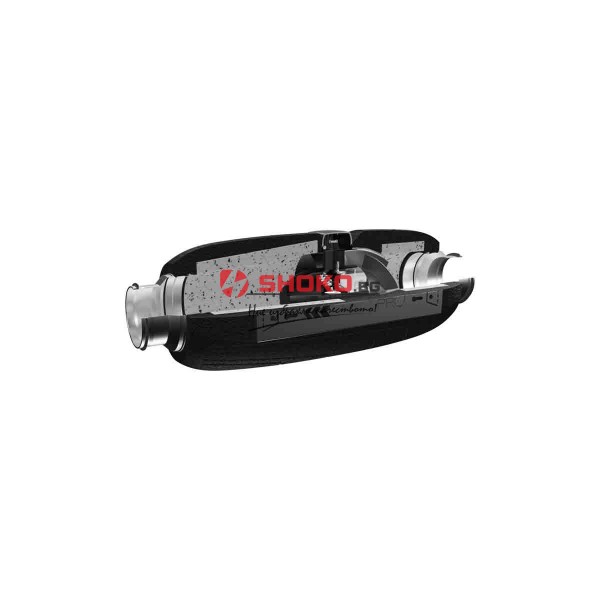

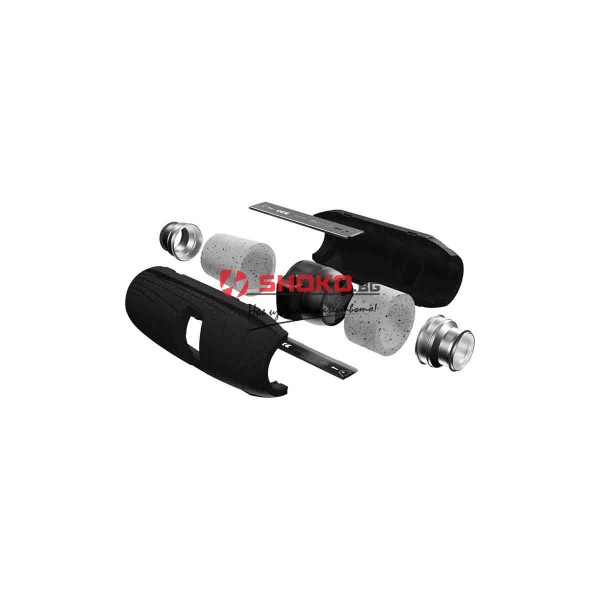

Корпусът от разпенен полипропилен има вложки за поглъщане на шум и намаляване на вибрациите, предавани към въздуховодите. Работното колело със смесен поток съчетава въздушен дебит и налягане. Щампованите фланци от поцинкована стомана и гумените уплътнения улесняват присъединяването. Монтажът върху хоризонтална или вертикална повърхност се извършва чрез металната монтажна релса, без допълнителна скоба.

Избор на скорост и приложение

Скоростта се избира чрез свързването в клемната кутия или чрез превключвател. Схемата за свързване и монтажните изображения са в галерията. Вентилаторът може да работи постоянно или периодично според проекта на вентилацията. При въздух, съдържащ мазнини, източникът изисква подходящ маслоулавящ филтър.

Технически характеристики

МаркаVENTEUROPE
КодPACIFIC 100 2SP
Скорости2
Номинален диаметърØ100 mm
Дебит, ниска/висока скорост180/250 m³/h
Мощност, ниска/висока скорост23/25 W
Шум на 3 m, ниска/висока скорост19/25 dB(A)
Обороти, ниска/висока скорост1850/2500 rpm
ЗащитаIPX4
ТермозащитаДа, автоматично възстановяване
ЛагериСачмени
Захранване220–240 V, 50/60 Hz
Максимално налягане190 Pa
Температура на въздуха+1…+40 °C
Гаранция3 години
Размер A по чертежа690 mm
Размер B по чертежа236 mm
Размер C по чертежа233 mm
Размер D по чертежа98 mm
Размер E по чертежа65 mm
Размер X по чертежа560 mm

Стойностите с наклонена черта съответстват на ниска и висока скорост. Дебитът и налягането се разглеждат съвместно по работната крива, според съпротивлението на въздуховодната система.

Графики и размерни чертежи

Галерията съдържа размери, работни криви, снимки на конструкцията и монтажни изображения. В общата таблица използвайте реда за съответния диаметър.

Размерен чертеж PACIFIC 100 2SP

Работна графика PACIFIC 100 2SP

Размери, графики и конструкция

Изображенията могат да се отворят в пълен размер. При обща таблица или графика използвайте реда и кривата за модела PACIFIC 100 2SP.

Размери, конструкция и технически данни — PACIFIC 100 2SP
Размери, конструкция и технически данни — PACIFIC 100 2SP
Размери, конструкция и технически данни — PACIFIC 100 2SP
Размери, конструкция и технически данни — PACIFIC 100 2SP

Допълнителни технически данни

Тегло3.4 kg
Спецификация
Технически характеристики
Гаранция 3 години
Дебит, ниска/висока скорост 180/250 m³/h
Защита IPX4
Код PACIFIC 100 2SP
Лагери Сачмени
Максимално налягане 190 Pa
Марка VENTEUROPE
Мощност, ниска/висока скорост 23/25 W
Номинален диаметър Ø100 mm
Обороти, ниска/висока скорост 1850/2500 rpm
Размер A по чертежа 690 mm
Размер B по чертежа 236 mm
Размер C по чертежа 233 mm
Размер D по чертежа 98 mm
Размер E по чертежа 65 mm
Размер X по чертежа 560 mm
Скорости 2
Температура на въздуха +1…+40 °C
Термозащита Да, автоматично възстановяване
Шум на 3 m, ниска/висока скорост 19/25 dB(A)
Захранване 220–240 V, 50/60 Hz
Reventon
Тегло 3.4 kg
