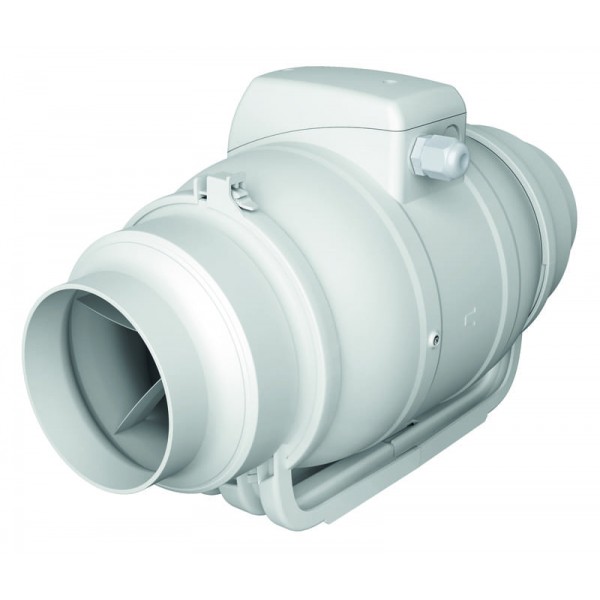

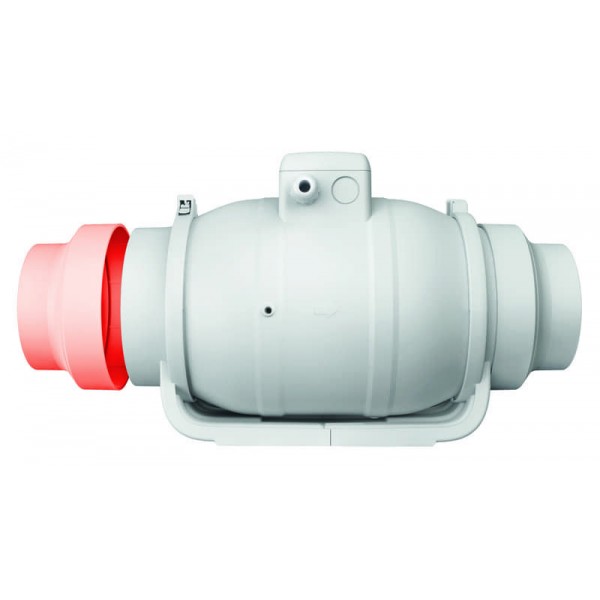

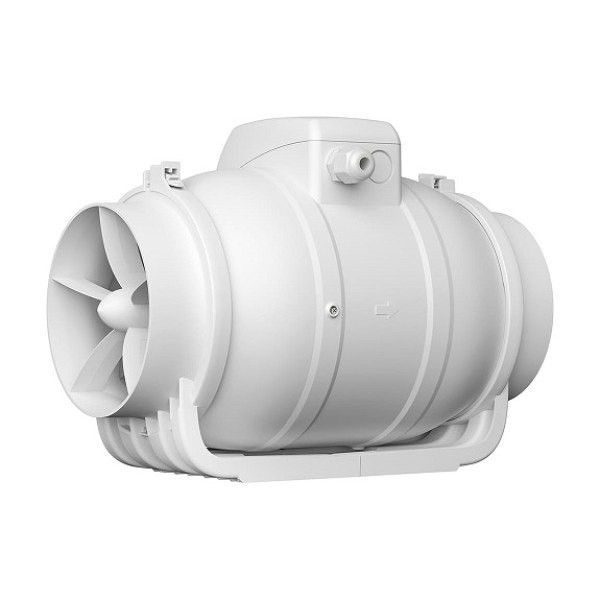

Канален вентилатор VENTEUROPE MONSOON 100 2SP, Ø100 mm, 180/250 m³/h

VENTEUROPE MONSOON 100 2SP – две скорости за канална вентилация

MONSOON 100 2SP се монтира в кръгли въздуховоди Ø100 mm и е предназначен за системи за подаване и отвеждане на въздух в жилищни, обществени и търговски помещения. Двете работни скорости дават избор между по-ниско натоварване и по-висок въздушен дебит. Производителността е 180/250 m³/h според избраната скорост.

Разглобяем корпус и лесен достъп

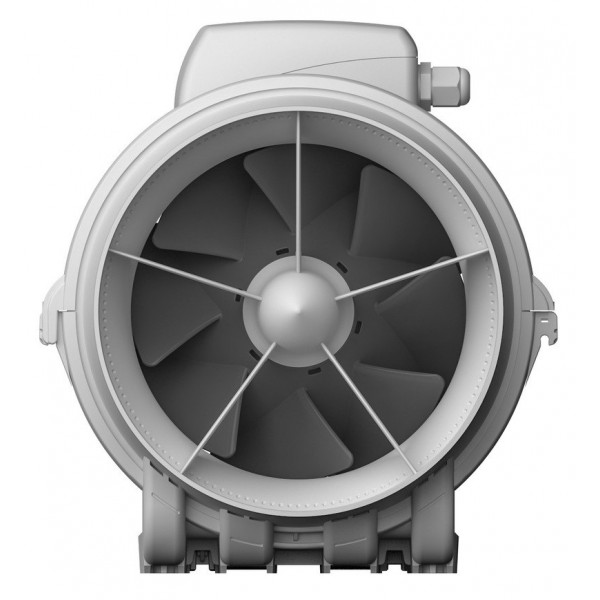

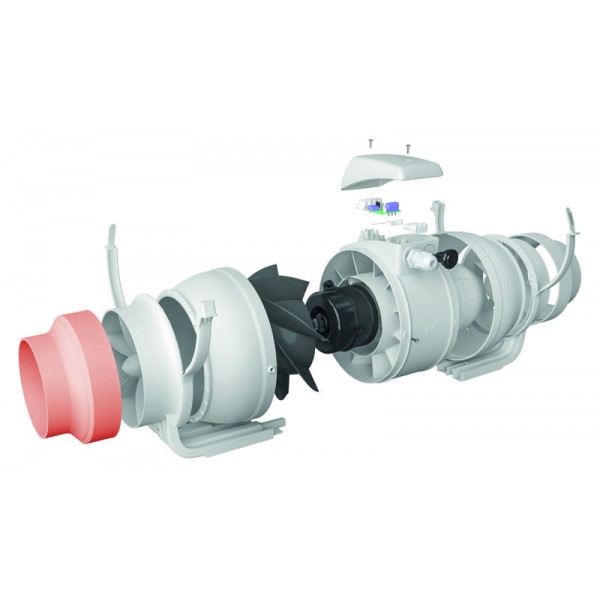

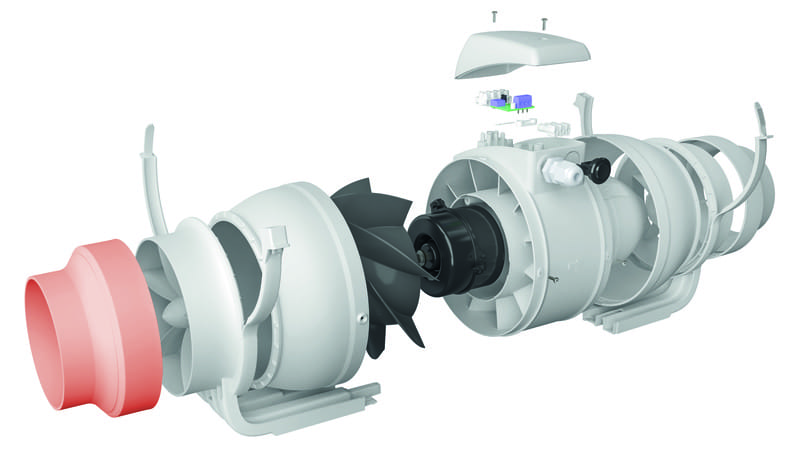

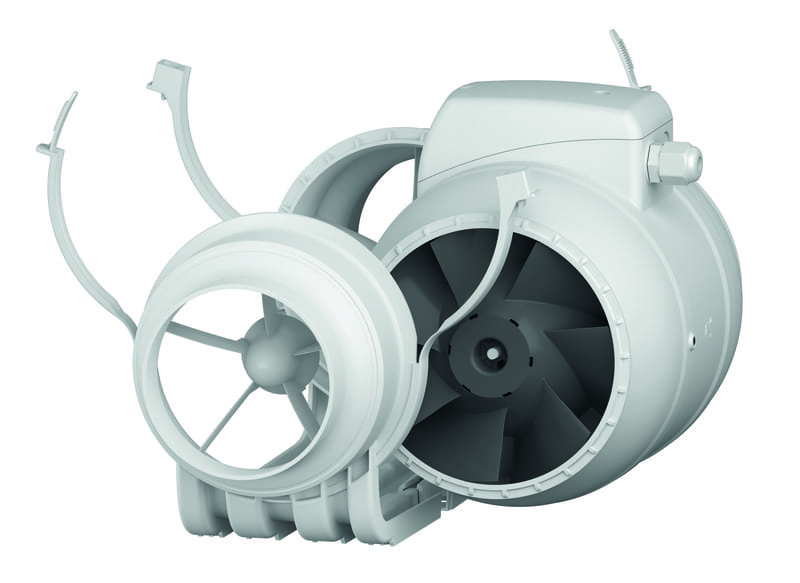

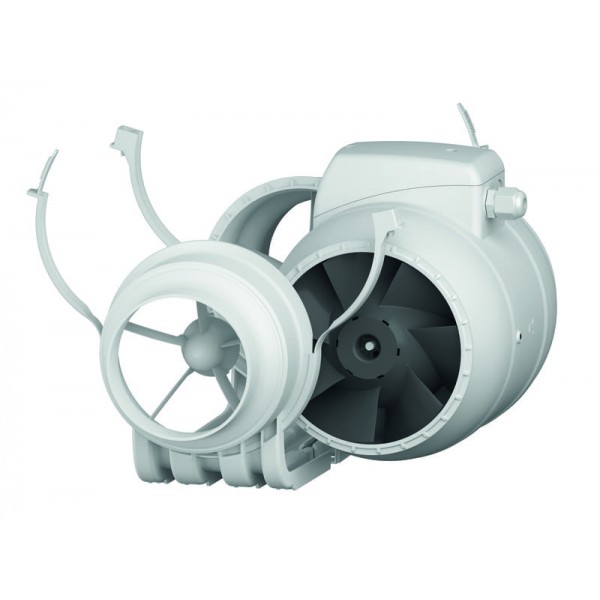

Пластмасовият корпус и работното колело не корозират. Централната част с двигателя, работното колело и клемната кутия може да се отдели от присъединителните части, което улеснява обслужването. Конструкцията е подходяща за хоризонтален и вертикален монтаж; закрепването към повърхността се извършва с винтове. Двигателят със сачмени лагери има защита срещу прегряване с автоматично възстановяване.

Избор на скорост и приложение

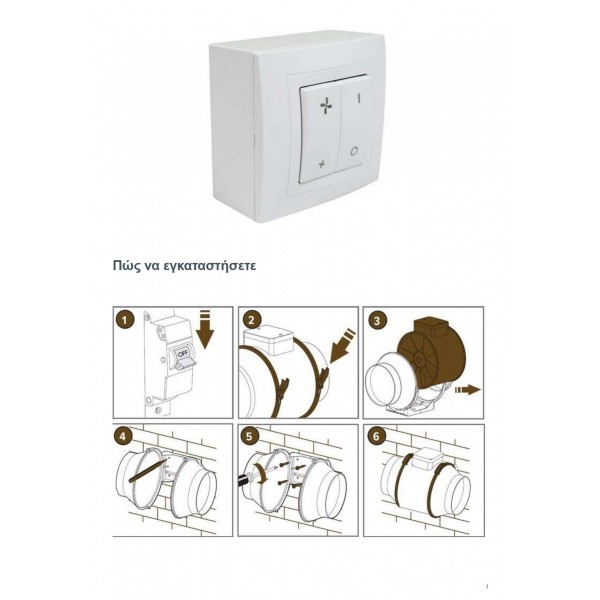

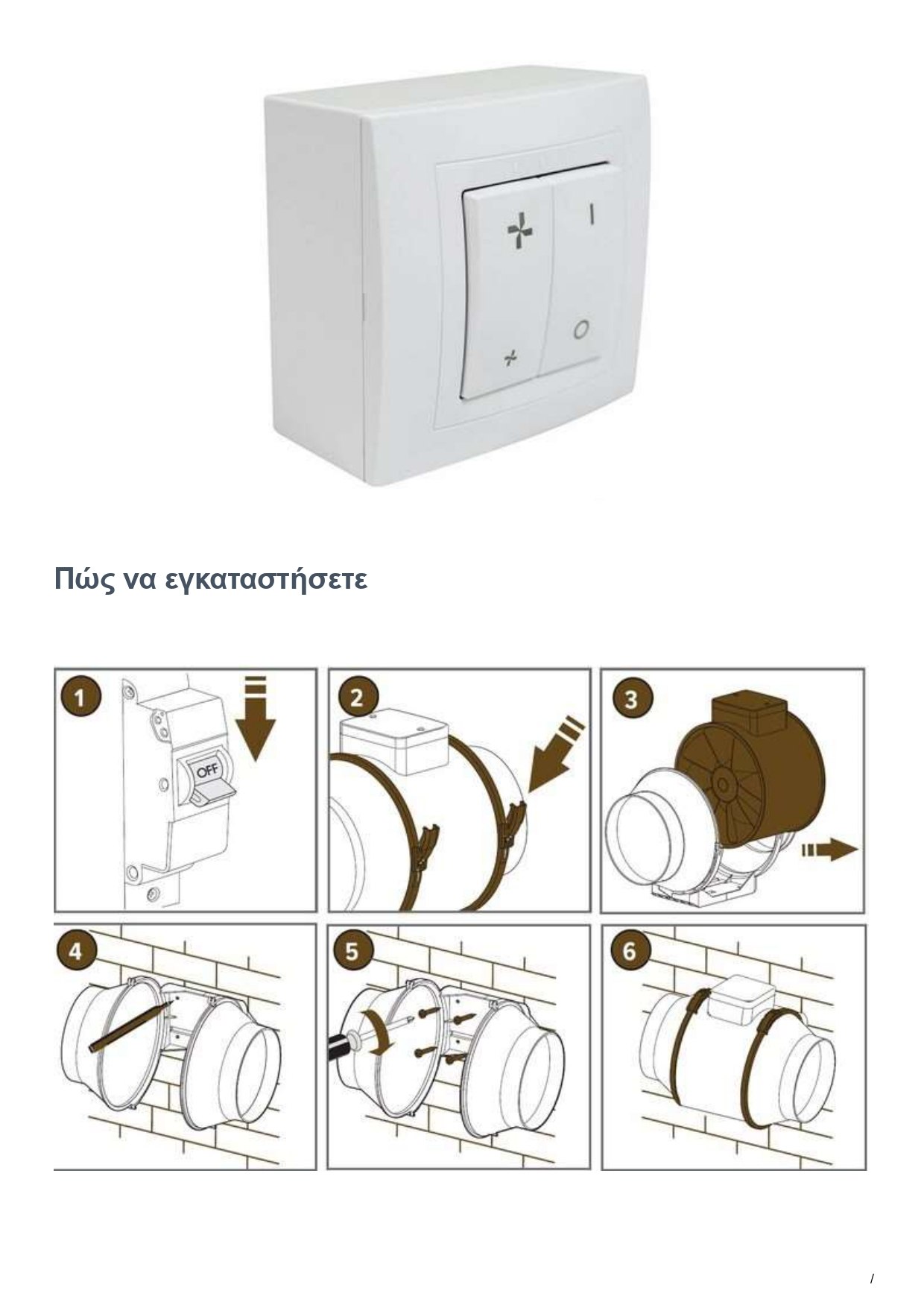

Скоростта се избира чрез свързването в клемната кутия или чрез превключвател. Схемата за свързване и монтажните изображения са в галерията. Вентилаторът може да работи постоянно или периодично според проекта на вентилацията. При въздух, съдържащ мазнини, източникът изисква подходящ маслоулавящ филтър.

Технически характеристики

Стойностите с наклонена черта съответстват на ниска и висока скорост. Дебитът и налягането се разглеждат съвместно по работната крива, според съпротивлението на въздуховодната система.

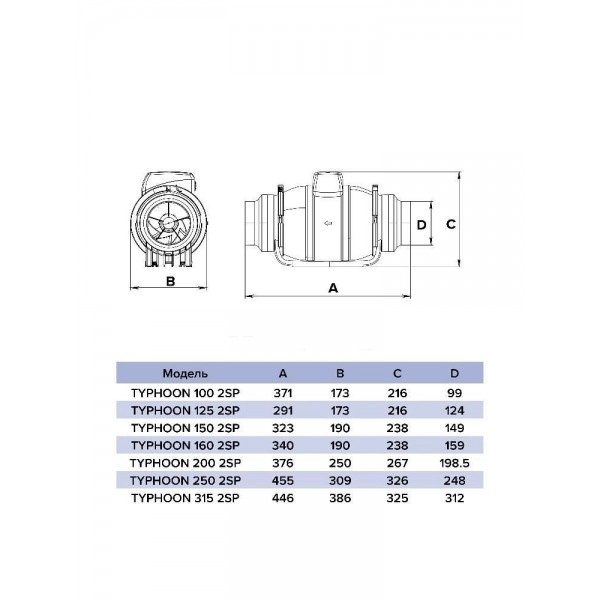

Графики и размерни чертежи

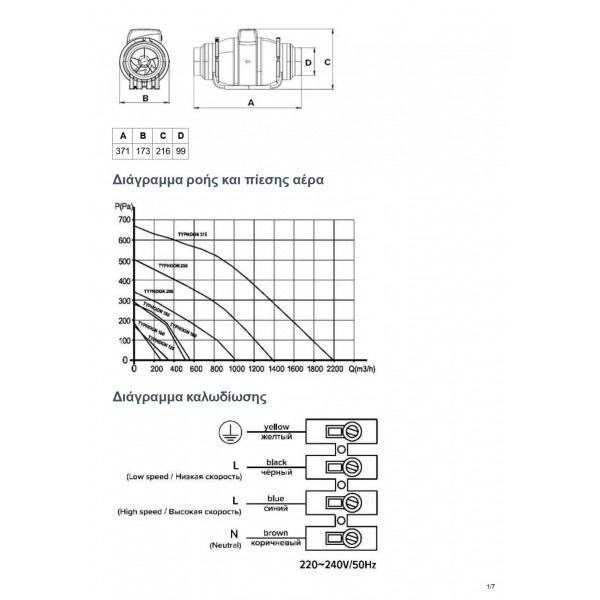

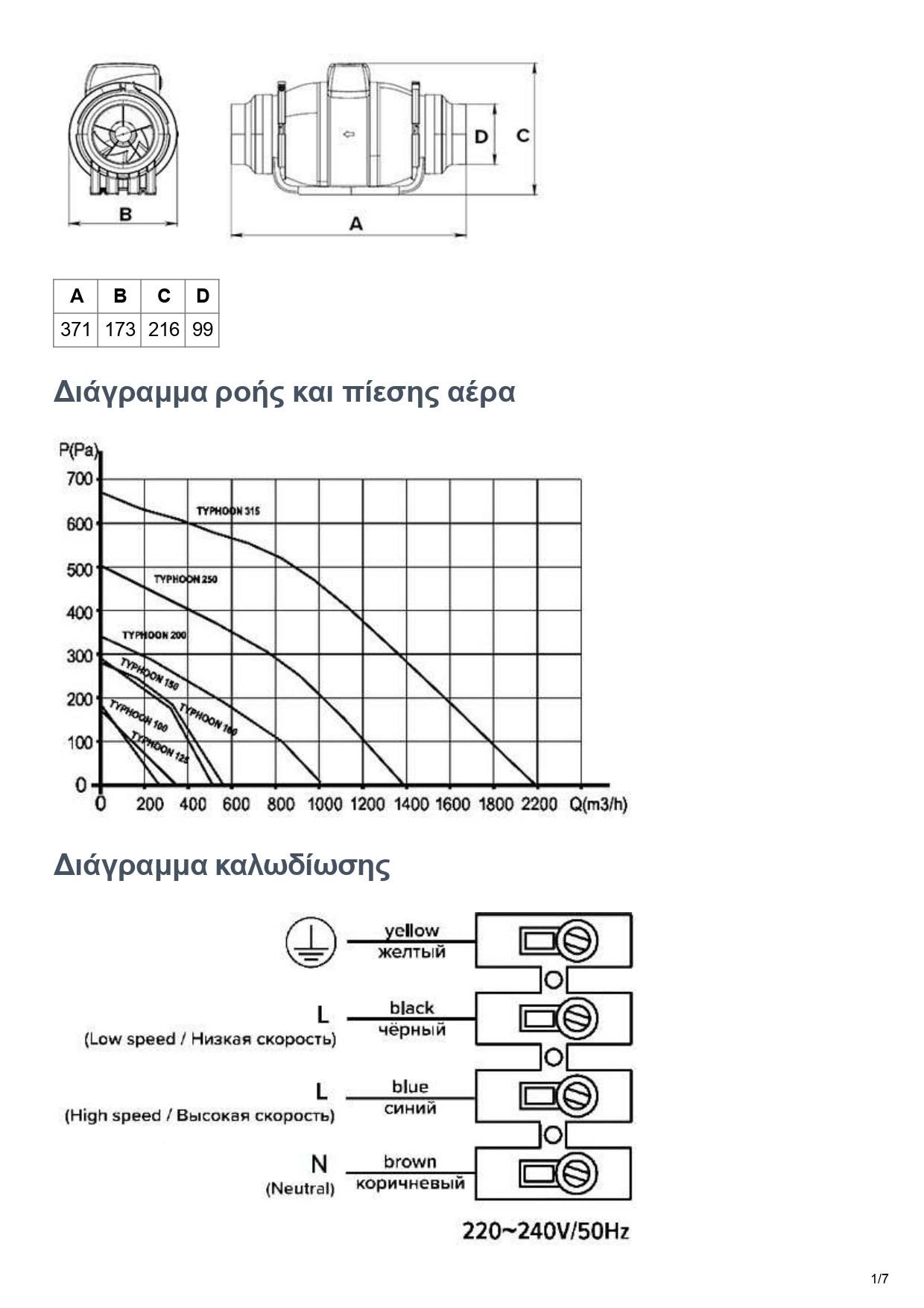

Галерията съдържа размери, работни криви, снимки на конструкцията и монтажни изображения. В общата таблица използвайте реда за съответния диаметър.

Видео за конструкцията и монтажа

Гледайте видеото в YouTube

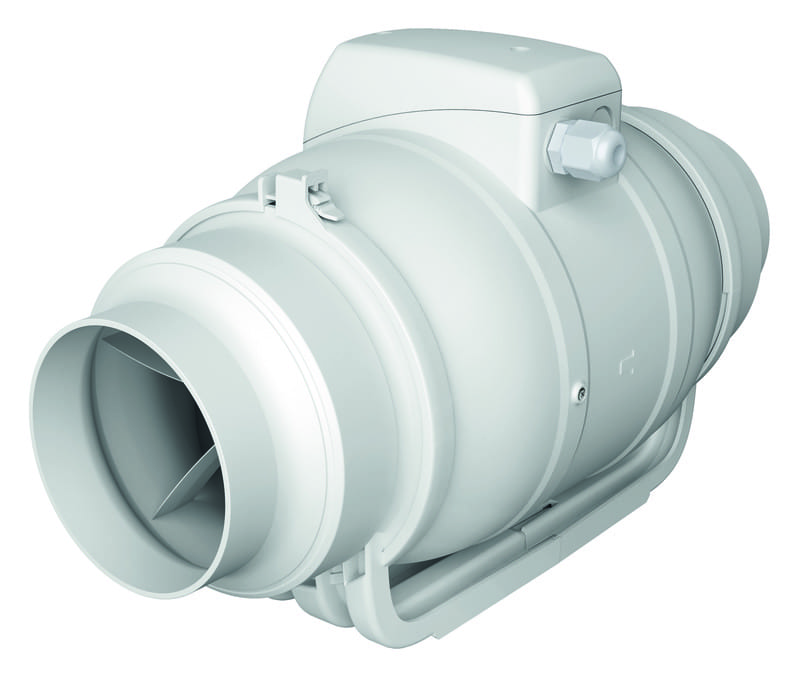

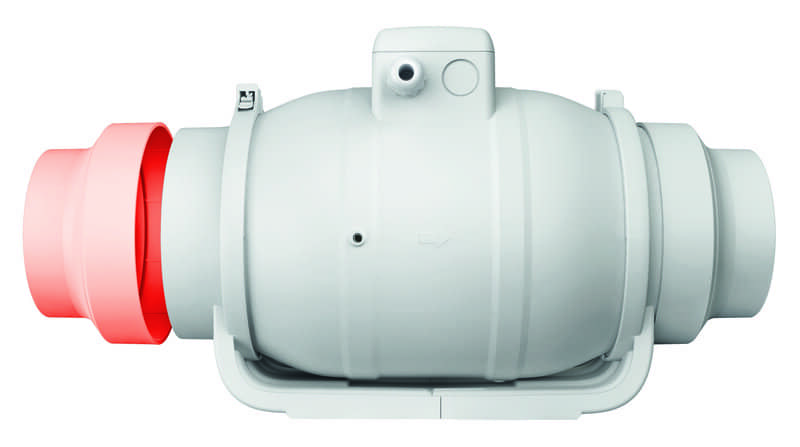

Размери, графики и конструкция

Изображенията могат да се отворят в пълен размер. При обща таблица или графика използвайте реда и кривата за модела MONSOON 100 2SP.

Допълнителни технически данни
