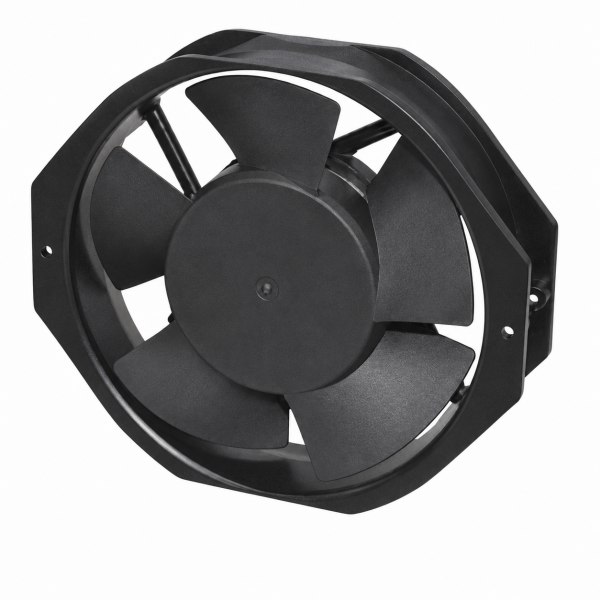

Рамков вентилатор Sunflow FM17238A2HBL, 172 × 150 × 38 mm, 220 V AC
Цена:
28,18€
Описание
Компактен аксиален вентилатор Sunflow FM17238A2HBL за вграждане в съвместими табла и техника. Габарити 172 × 150 × 38 mm, изведени проводници и търкалящи лагери.

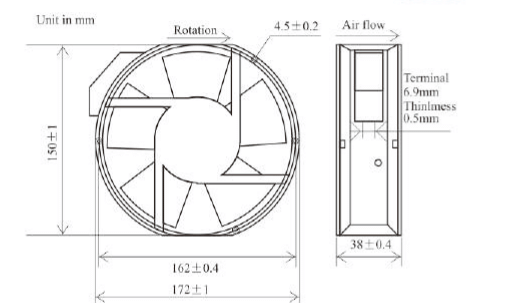

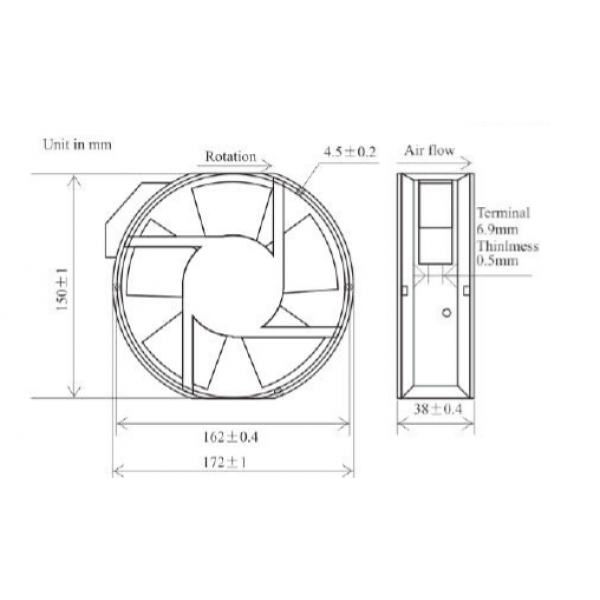

Стойностите, означени 50 / 60 Hz, са в този ред. При някои каталожни чертежи са изобразени клеми; версията A2HBL е с проводници.
Значение на кода FM
FM е серия рамкови вентилатори. Числата определят габарита и дълбочината; A означава AC, 2 — 220 V, H — високи обороти, B — търкалящи лагери, L — изведени проводници. Тук B означава лагеруване, а не нагнетяване. Посоката е показана със стрелката Air flow в чертежа.
Технически характеристики
| Производител | Sunflow |
|---|---|
| Модел | FM17238A2HBL |
| Габарити (mm) | 172 × 150 × 38 |
| Захранване | 220 V AC |
| Честота | 50 / 60 Hz |
| Входна мощност (50 / 60 Hz) | 43 / 36 W |
| Номинален ток (50 / 60 Hz) | 0.21 / 0.17 A |
| Дебит (50 / 60 Hz) | 255 / 289 m³/h |
| Ниво на шум (50 / 60 Hz) | 48 / 51 dB(A) |
| Обороти | 2300 об./мин |
| Лагери | Търкалящи лагери |
| Свързване | Изведени проводници |
| Работна температура | −20 до +60 °C |
| Нетно тегло по каталог | 0.8 kg |
| Междуосово разстояние на монтажните отвори | 162 ±0.4 mm |
Рамковите аксиални вентилатори Sunflow FM са за вграждане в електрически табла, електронни устройства, захранвания и машини, където отвеждат отделената топлина. Рамката позволява монтаж в съответстващ отвор.
Избор по размер и електрически параметри
Сравнете външните размери, дебелината, разстоянието между отворите и мястото за кабелите. Модели с еднакъв външен размер, но различна дълбочина, не са автоматично взаимозаменяеми. При двойни стойности първата е за 50 Hz, втората за 60 Hz. Изданията A2HBL са AC 220 V с търкалящи лагери и проводници за свързване по каталога.
Каталожният дебит не е гарантиран дебит във всяка инсталация. Филтрите, топлообменниците и решетките създават съпротивление. Избирайте по необходимия дебит при работното налягане от кривата, а не само по максималния дебит. Максималният дебит и максималното налягане са различни крайни точки на характеристиката.
Свързване и подмяна
Преди работа захранването се изключва и се проверява отсъствие на напрежение. Свързването се извършва от квалифициран електротехник по схемата и табелката на конкретния мотор, със съответните защити и защитен проводник, когато е предвиден. Цветът на проводниците сам по себе си не е достатъчен за определяне на изводите. Не променяйте посоката чрез произволна размяна на проводници.
При подмяна сравнете пълния код, напрежението, честотата, броя фази, монтажните отвори, дълбочината, посоката на въздуха и работната точка. След монтажа проверете свободното въртене, закрепването и посоката на потока преди пускане в нормален режим.
Чертежи и документация

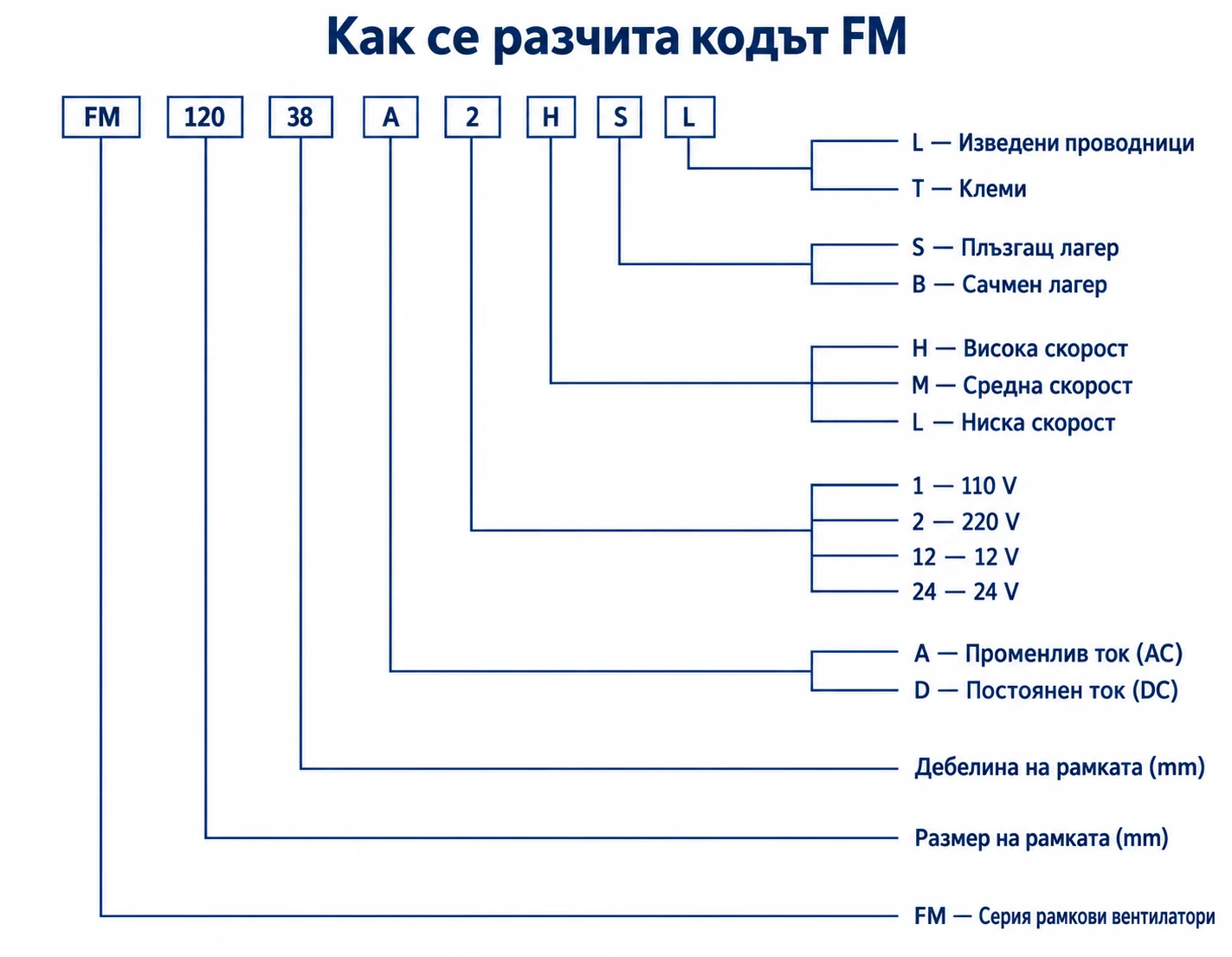

Как се разчита фабричният код — схема на български
Текстово описание на схемата
Как се разчита фабричният код
Обозначения на серията. Точната конфигурация на този модел е посочена в техническите характеристики по-горе.
| FM | Серия рамкови вентилатори |
|---|---|
| 120 / 38 | Размер на рамката / дебелина в mm (примерен код FM12038) |
| A / D | Променлив ток (AC) / постоянен ток (DC) |
| 1 / 2 / 12 / 24 | Напрежение по кода: 110 / 220 / 12 / 24 V |
| H / M / L | Висока / средна / ниска скорост |
| S / B | Плъзгащ / сачмен лагер |
| L / T | Изведени проводници / клемно свързване |
