Технически характеристики:

• Модел: BSMS 250-2K, с решетка и квадратна рамка
• Номинален диаметър: Ф250 mm
• Размер на рамката (A): 333 x 333 mm
• Работно напрежение: 230 VAC, еднофазно
• Честота: 50/60 Hz
• Номинална мощност: 150 W при 50 Hz / 190 W при 60 Hz
• Номинален ток: 1 A при 50 Hz / 0.85 A при 60 Hz
• Дебит: 2200 m³/h при 50 Hz / 2465 m³/h при 60 Hz
• Скорост: 2900 rpm при 50 Hz / 3250 rpm при 60 Hz
• Ниво на звуково налягане: 61 dB(A), измерено на 3 m на открито
• Кондензатор: 8 µF
• Клас на изолация: B
• Степен на защита: IP44
• Тегло: 6.3 kg
• Корпус, перка и защитна решетка: стомана с прахово покритие

Описание:

BSMS 250-2K е промишлен аксиален вентилатор на BVN с квадратна монтажна рамка и защитна решетка. Моделът осигурява каталожен дебит 2200 m³/h при 50 Hz. Металната конструкция с прахово покритие и аеродинамично оформените лопатки са подходящи за директен монтаж на стена или в прозоречен отвор.

Контрол на скоростта:

Оборотите могат да се регулират с допълнителен съвместим напреженов регулатор за еднофазни вентилатори от серията BSC. Регулаторът се избира отделно според изискванията на производителя.

Приложение:

За вентилация на заводи, работилници, складове, халета и търговски помещения.

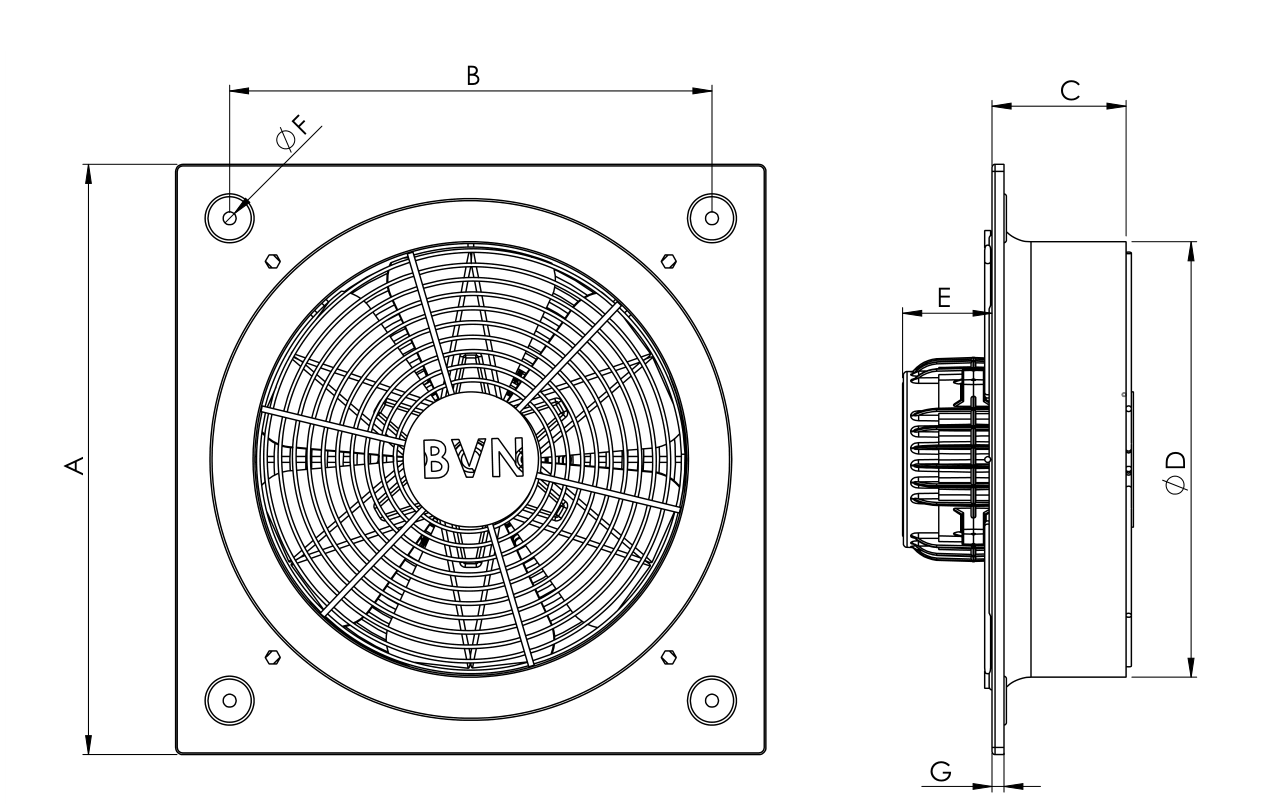

Монтажни размери:

Размери по чертежа на BVN, в mm: A = 333; B = 275; C = 80; D = 261; E = 80; F = 8; G = 10.

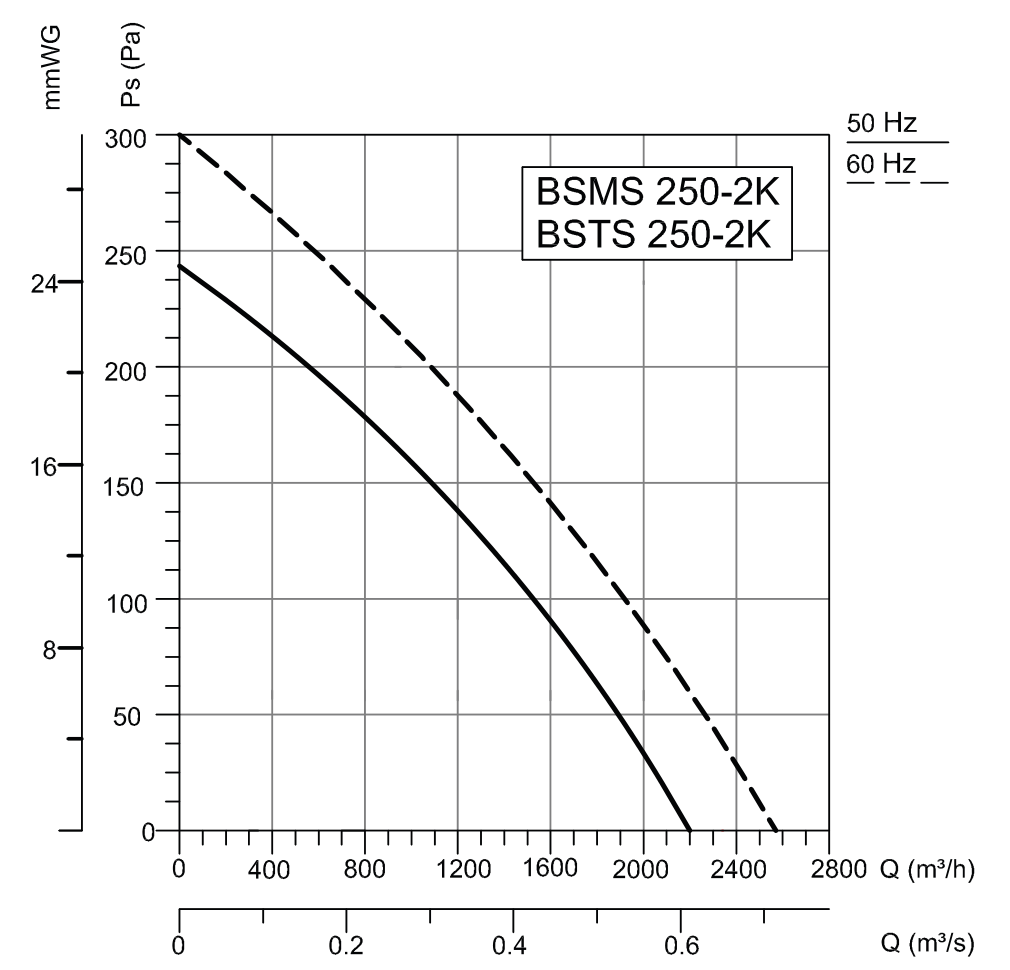

Крива налягане - дебит:

Хоризонтална ос: дебит Q (m³/h). Вертикална ос: статично налягане Ps (Pa). Плътна линия: 50 Hz; прекъсната линия: 60 Hz. Реалният дебит зависи от съпротивлението на инсталацията.

Официален каталог BVN: технически данни, монтажен чертеж и криви за серията BSMS-BSTS (стр. 94-96).
