VENTEUROPE 1515ME – метална решетка с мрежа против насекоми

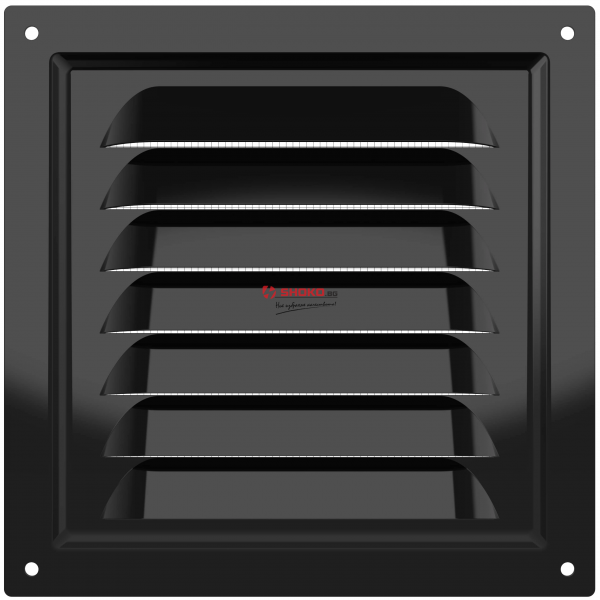

Вентилационната решетка 1515ME завършва вентилационния отвор с черна метална лицева част. Корпусът е изработен от поцинкована стомана с полимерно покритие. Наклонените жалузи позволяват преминаване на въздуха, а мрежата ограничава проникването на насекоми.

Конструкция и поддръжка

Мрежата против насекоми е поставена в специална вдлъбнатина. При серия ME това улеснява нейната подмяна. Конструкцията на самата решетка не е разглобяема. При избор проверете външните размери, дебелината и монтажните разстояния по приложения чертеж.

Технически характеристики

Размерен чертеж

Използвайте реда за модел 1515ME в таблицата на чертежа. Всички размери са в mm: A=150, B=150, C=8, X=136, Y=136. Монтажните разстояния се отнасят до означенията на чертежа.

Снимки на продукта

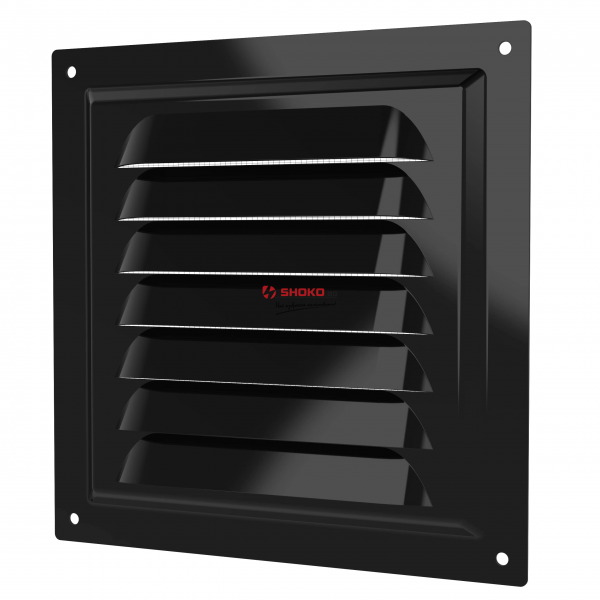

Галерията включва изгледи на лицевата част, задната страна и мрежата, както и общия размерен чертеж на серията.
