Рамков вентилатор Sunflow FM9238A2HBL, 92 × 92 × 38 mm, 220 V AC

Рамков вентилатор Sunflow FM9238A2HBL, 92 × 92 × 38 mm, 220 V AC

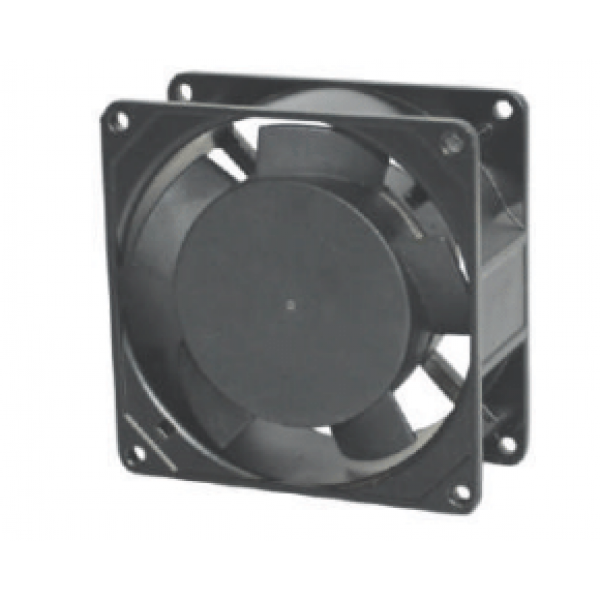

Компактен аксиален вентилатор Sunflow FM9238A2HBL за вграждане в съвместими табла и техника. Габарити 92 × 92 × 38 mm, изведени проводници и търкалящи лагери.

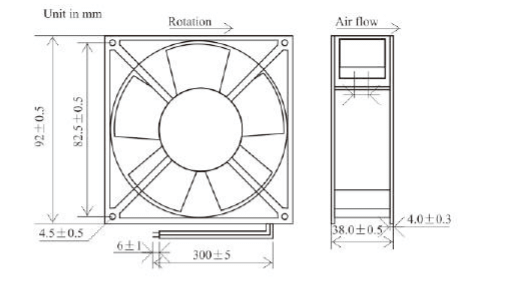

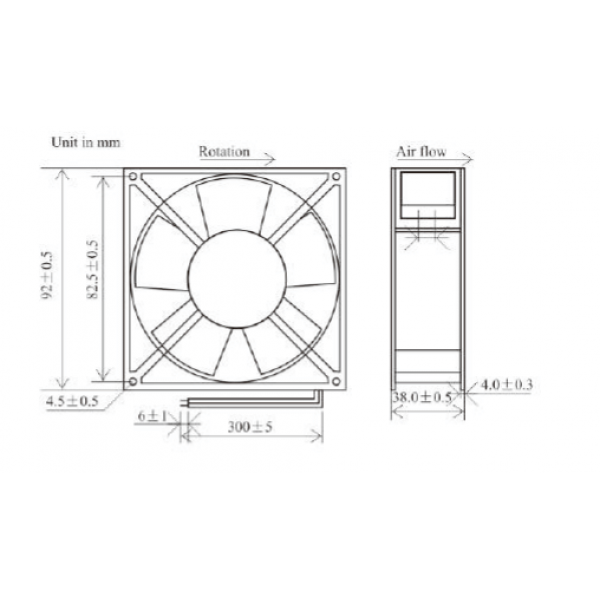

Стойностите, означени 50 / 60 Hz, са в този ред. При някои каталожни чертежи са изобразени клеми; версията A2HBL е с проводници.

Значение на кода FM

FM е серия рамкови вентилатори. Числата определят габарита и дълбочината; A означава AC, 2 — 220 V, H — високи обороти, B — търкалящи лагери, L — изведени проводници. Тук B означава лагеруване, а не нагнетяване. Посоката е показана със стрелката Air flow в чертежа.

Технически характеристики

Рамковите аксиални вентилатори Sunflow FM са за вграждане в електрически табла, електронни устройства, захранвания и машини, където отвеждат отделената топлина. Рамката позволява монтаж в съответстващ отвор.

Избор по размер и електрически параметри

Сравнете външните размери, дебелината, разстоянието между отворите и мястото за кабелите. Модели с еднакъв външен размер, но различна дълбочина, не са автоматично взаимозаменяеми. При двойни стойности първата е за 50 Hz, втората за 60 Hz. Изданията A2HBL са AC 220 V с търкалящи лагери и проводници за свързване по каталога.

Каталожният дебит не е гарантиран дебит във всяка инсталация. Филтрите, топлообменниците и решетките създават съпротивление. Избирайте по необходимия дебит при работното налягане от кривата, а не само по максималния дебит. Максималният дебит и максималното налягане са различни крайни точки на характеристиката.

Свързване и подмяна

Преди работа захранването се изключва и се проверява отсъствие на напрежение. Свързването се извършва от квалифициран електротехник по схемата и табелката на конкретния мотор, със съответните защити и защитен проводник, когато е предвиден. Цветът на проводниците сам по себе си не е достатъчен за определяне на изводите. Не променяйте посоката чрез произволна размяна на проводници.

При подмяна сравнете пълния код, напрежението, честотата, броя фази, монтажните отвори, дълбочината, посоката на въздуха и работната точка. След монтажа проверете свободното въртене, закрепването и посоката на потока преди пускане в нормален режим.

Чертежи и документация

Технически каталог Sunflow (PDF)
