BVN BSF 355 – двойнозасмукващ центробежен вентилатор

BSF 355 е радиален вентилатор с двойно засмукване и назад извити заварени стоманени лопатки. Поцинкованият стоманен корпус е устойчив на корозия, а валът е поддържан от два лагера. Подходящ е за вентилационни камери, климатични секции и системи с необходимост от високо статично налягане.

Задвижването и оборотите се подбират според необходимата работна точка. Серията допуска ремъчно задвижване; при подходящ трифазен двигател регулирането може да се изпълни чрез честотен преобразувател.

Технически данни при максимална ефективност

7184 m³/h и 1389 Pa са стойности в една работна точка с максимална ефективност, а не отделни максимални стойности. Посочените в MMotors 400 V / 50 Hz се отнасят до конфигурацията на задвижването. Уточнете двигателя и комплектацията при поръчка.

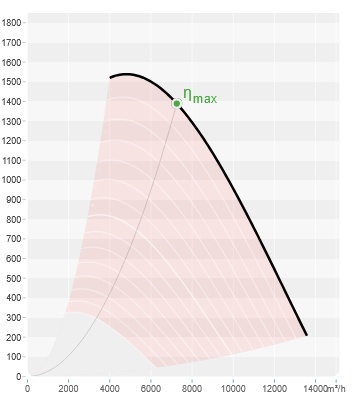

Точна диаграма дебит / статично налягане – BSF 355

Хоризонтална ос: Q в m³/h. Вертикална ос: статично налягане в Pa. Зелената точка ηmax обозначава максималната ефективност.

Размерен чертеж и таблица – BSF 355

Всички размери са в mm. D / Ød означава диаметъра на вала. Останалите букви съответстват на означенията в чертежа.
