Преустройство на отворена камина: отопление с топъл въздух и правилна вентилация

Как да използваме по-добре топлината от камината? Започваме с подходяща затворена горивна камера и изправен комин. След това избираме вентилаторите за камината, подаването на свеж въздух и разпределението на топлината към стаите.

Този наръчник е за камини на дърва с въздушно отопление. Обясняваме какво да обсъдите с монтажника и къде се използват двойнозасмукващите вентилатори, вентилаторите тип „охлюв“, рекуператорите и коминните вентилатори от Shoko.bg.

Как се преустройва отворена камина?

Каминната касета е цялостен отоплителен уред със собствена горивна камера, врата и изисквания за монтаж. Размерите и състоянието на старото огнище определят кои модели могат да се вградят. Проверяват се коминът, свързването на димоотвода и осигуряването на въздух за горене.

Съществуващата облицовка понякога може да се запази. В други случаи са нужни промени по отвора, топловъздушната камера, решетките, изолацията или достъпа за обслужване. Затова обещанието „без къртене“ трябва да се прецени след оглед на конкретната камина.

Какво трябва да провери монтажникът?

• Конструкцията: светли размери, опора, състояние и необходимите отстояния от горими материали.
• Комина: чистота, сечение, височина, плътност и съвместимост с новия уред.
• Въздуха за горене: откъде постъпва и как му влияят кухненският аспиратор и другите вентилатори.
• Отоплителната мощност: съобразяване с изолацията, височината, разпределението и топлинните загуби на помещенията.
• Вентилацията и обслужването: отвори, електрозахранване, достъп до мотори и филтри, както и поведението на системата при спиране на тока.

Колко струва преустройството?

Общата цена зависи от касетата, комина, строителните работи, въздуховодите, вентилаторите и управлението. Поискайте оферта с отделни позиции за уред, димоотвод, изолации и облицовка, подаване на въздух, електрическа част, монтаж и изпитване. Така ще сравните еднакъв обхват на работа, а не само цената на самата касета.

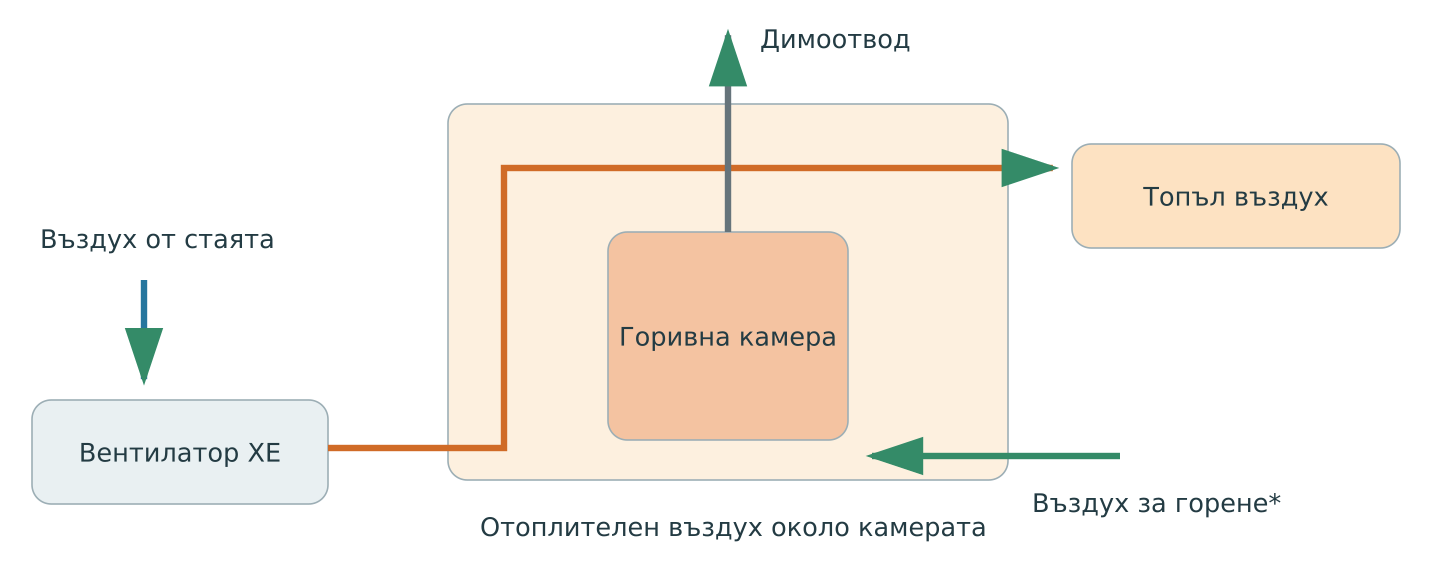

Отопление, горене и проветряване: три различни задачи

Отоплителният въздух преминава около затворената горивна камера, загрява се и се връща в помещението. Въздухът за горене поддържа огъня според изискванията на уреда. Свежият въздух за проветряване обновява въздуха, който дишаме. Димните газове се отвеждат по отделен път към комина.

1. Двойнозасмукващи вентилатори XE за въздушни камини

При камини с предвидена принудителна циркулация вентилаторът движи въздуха през топловъздушната камера. Въздухът поема топлина от външните повърхности на затвореното огнище и излиза през отоплителните решетки, без да се смесва с дима.

Серията XE с италианско производство и лагери NSK включва центробежни вентилатори с двустранно засмукване. Тя е подходяща за разглеждане както при проектиране на такава система, така и при подмяна на съществуващ вентилатор.

По-големият дебит не означава непременно по-добър избор. При подмяна сравнете размерите, захранването, допустимата температура, посоката на изхода и начина на регулиране. Вентилатор за по-хладната входяща страна на камерата не се използва автоматично като високотемпературен канален вентилатор.

Реалният дебит зависи от съпротивлението на въздуховодите, колената, филтрите и решетките. Изборът се прави по работната характеристика дебит–налягане и изискванията на камината.

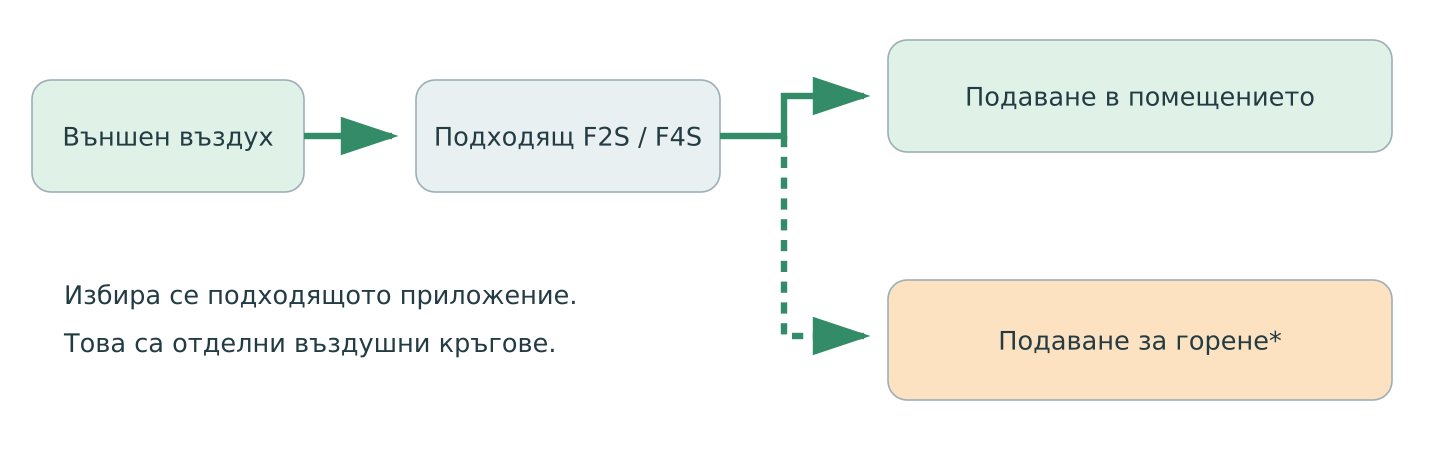

2. Свеж въздух с вентилатори F2S и F4S тип „охлюв“

Добре уплътнената дограма намалява неконтролираното постъпване на външен въздух. Когато работят камина, аспиратор и други смукателни вентилатори, трябва да се провери балансът на въздуха и възможното подналягане в помещението.

Центробежните вентилатори с метален корпус F2S и F4S могат да се разгледат за организирано подаване на външен въздух по въздуховод. Приложението може да е за въздухообмен в помещението или за горене в специално проектирана система. Директното принудително подаване към огъня трябва да е разрешено от производителя и съгласувано с управлението на уреда.

При външно разполагане предвидете подходяща защита от атмосферни условия, достъп за обслужване и правилно оформен въздухозаборник. Металният корпус сам по себе си не означава, че моторът може да остане незащитен под дъжда.

Вентилатори за котли на дърва: BDRS и BDRAS

Сериите BDRS и BDRAS могат да се използват за подаване на свеж въздух за горене при котли на твърдо гориво, които предвиждат такава система. В Shoko ще намерите BDRS 160-60 и BDRAS 120-60.

Проверяват се необходимите дебит и налягане, фланецът, температурата на входящия въздух и съвместимостта с автоматиката. Това приложение е за подаване на въздух, а не за изсмукване на горещи димни газове.

3. Рекуператори за свеж въздух: aRheat и ERA CUPER 125

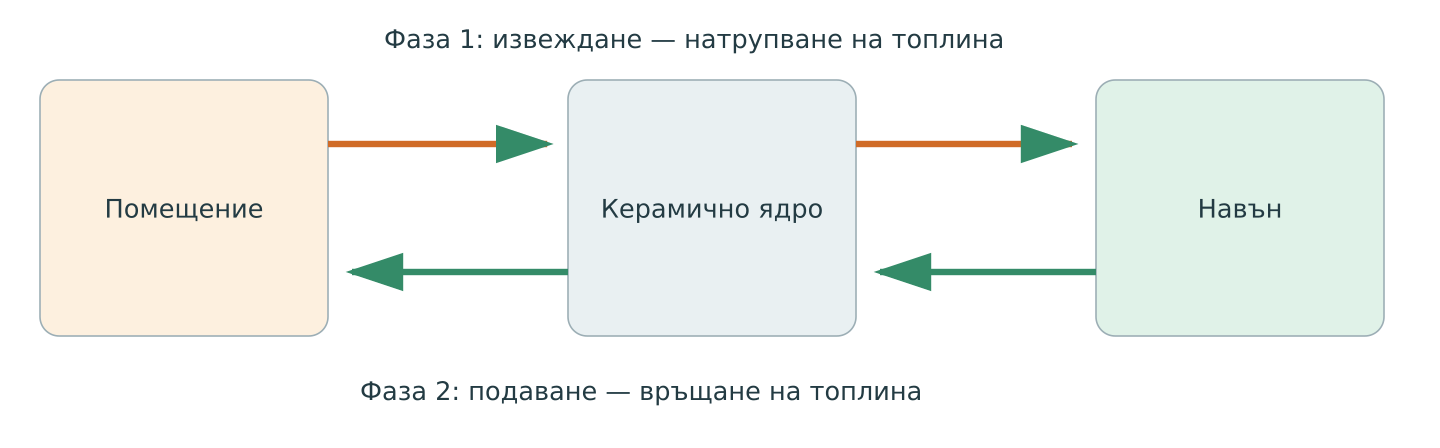

Топлата стая също има нужда от проветряване. Стенният рекуператор извежда въздух от помещението, подава външен въздух и възстановява част от топлината, която иначе би се загубила.

При тези регенеративни модели керамичното ядро се загрява от излизащия въздух. След обръщане на потока натрупаната топлина се предава на постъпващия въздух. Уредът не произвежда кислород — той осигурява обмен с външната среда.

При CUPER 125 максималният дебит в режим на подаване е 70 m³/h, а в режим на рекуперация — 32 m³/h. Това са различни режими и стойностите не бива да се смесват. За aRheat сравнете характеристиките на избрания диаметър и необходимия въздухообмен.

Може ли рекуператорът да замести въздуха за камината?

Стенната единица е решение за проветряване на стаята. Тя не замества автоматично изискваното подаване на въздух за горене. Понеже потокът се обръща, монтажникът трябва да провери съвместната работа с камината, кухненския аспиратор и останалите вентилатори.

Хигростатът следи влажността. Той не е датчик за въглероден оксид. Рекуперацията и дистанционното управление също не заменят подходяща самостоятелна аларма за CO, изправен комин и редовна поддръжка.

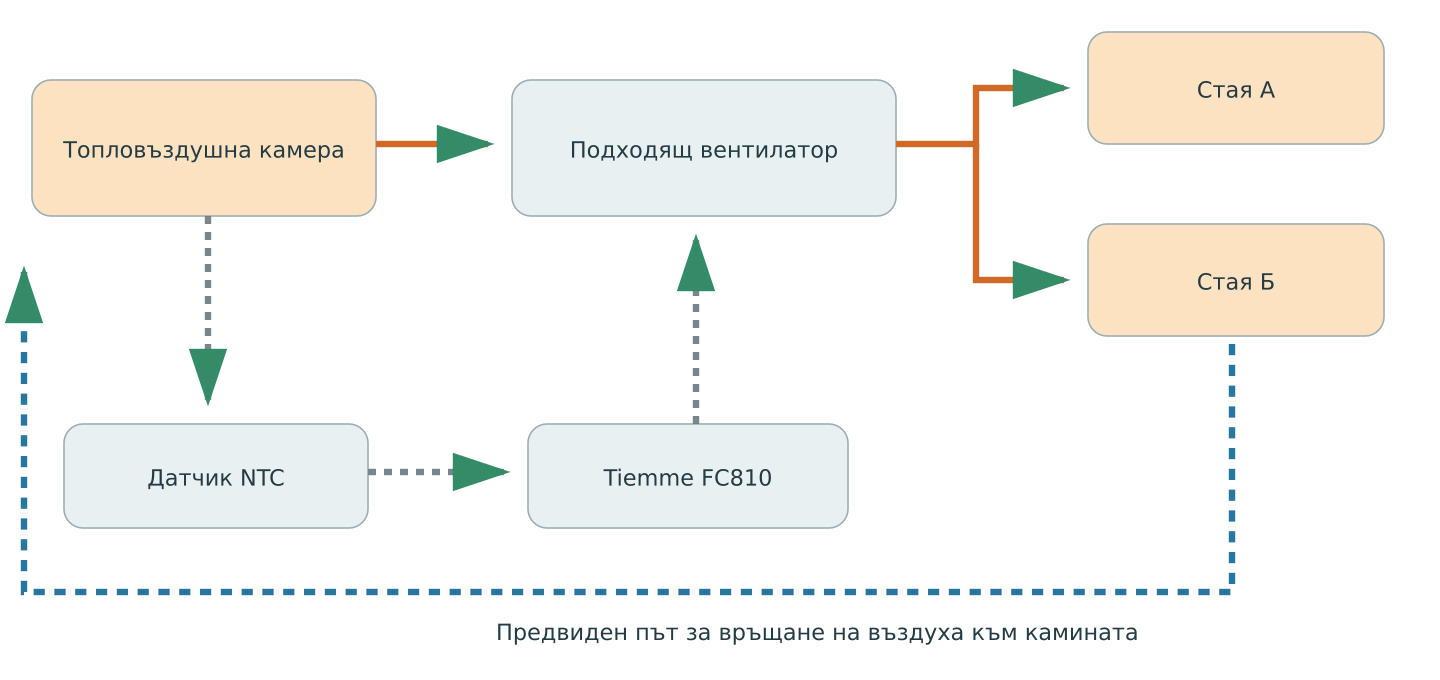

4. Как да разпределим топлия въздух към други стаи?

Когато камината допуска въздуховодно разпределение, топлият въздух може да се насочи от предвидената камера към избрани помещения. Необходими са достатъчна отоплителна мощност, подходящ вентилатор, температурно устойчиви въздуховоди и път за връщане на въздуха.

Високотемпературни вентилатори BO и BOK

Посочените модели на MMotors в Shoko са предназначени за въздух с температура до 150°C. При избора се проверяват диаметърът, дебитът, температурата на въздуха и допустимите условия около мотора.

При варианта BOK с термодатчик уточнете комплектацията и настройките при поръчката. Избира се конкретният модел с подходящи връзки и управление за вашата инсталация.

VENTS KAM 125 и KAM 150

Серията KAM е предназначена за разпределение на топъл въздух от пространството около камината към въздуховодна мрежа. Стандартните изпълнения използват термостат за включване според температурата. Филтър, смесителна кутия или байпас се подбират отделно според проекта и оборудването на конкретната версия.

BO, BOK и KAM в това приложение пренасят отоплителен въздух. Те не се включват към димоотвода. Въздуховодите, изолацията и решетките трябва да отговарят на работната температура, а при спиране на вентилатора да е осигурено поведението, предвидено от производителя на камината.

Tiemme FC810: управление според температурата

Tiemme FC810 използва температурна сонда и позволява ръчен режим, автоматично включване при зададена температура и пропорционално регулиране на скоростта според измерената температура.

Съвместимостта се проверява по типа мотор, допустимото регулиране и електрическите данни на конкретния контролер. FC810 не се добавя автоматично към всеки вентилатор с вграден термостат и не замества защитите на отоплителния уред.

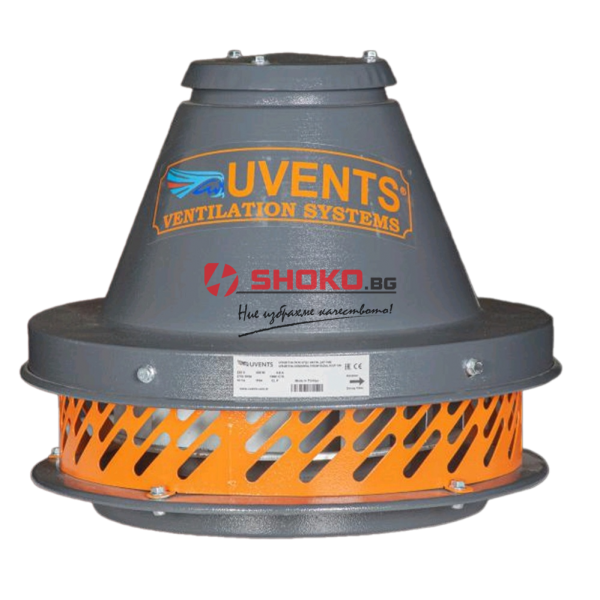

5. Коминни вентилатори при недостатъчна тяга

Ако камината пуши или печката не „тегли“, първо трябва да се установи причината: замърсен или неподходящ комин, недостиг на въздух, геометрия на димоотвода или подналягане в помещението. Вентилаторът не отстранява запушване и не заменя ремонта на неизправен комин.

При подходящо проектирана система коминният вентилатор подпомага отвеждането. Той има различна задача от вентилатора, който разпределя топлината към стаите. Изборът се съгласува с камината, печката или барбекюто и с условията в димоотвода.

Продуктовите страници посочват максимална температура на отвеждания въздух до 150°C. Измерената температура на мястото на монтаж и пригодността за конкретните газове трябва да се проверят. Температурният предел не е удостоверение за устойчивост при пожар в комина.

За BRCF 280T/280M уточнете необходимото монофазно или трифазно изпълнение при поръчка. Вентилаторът се избира според необходимата тяга и работната точка, с предвидени управление, почистване и безопасно поведение при повреда или спиране на тока.

Често задавани въпроси за вентилаторите за камини

Достатъчно ли е да добавя вентилатор към старата камина?

Не. Вентилаторът движи въздух, но не променя сам по себе си конструкцията на горивната камера. За преустройство се избира подходяща касета и се изпълнява правилен монтаж.

Всяка затворена камина има ли нужда от вентилатор?

Не. Някои модели работят с естествена конвекция, а други предвиждат принудителна циркулация. Следвайте конструкцията на избрания уред и запазете необходимите вентилационни отвори.

Може ли една камина да отоплява всички стаи?

Възможността зависи от мощността, топлинните загуби, допустимото разпределение и въздуховодната мрежа. По-мощният вентилатор не компенсира липсваща отоплителна мощност или прекалено тесни въздуховоди.

Колко дърва ще спестя?

Няма общ процент за всяко жилище. Резултатът зависи от старата и новата камина, сухотата на дървата, начина на използване, монтажа и изолацията. Сравнявайте декларираната ефективност на конкретния уред при сходни условия.

Как да избера заместител на стар вентилатор?

Изпратете снимки на вентилатора, табелката и електрическите му връзки, както и основните размери. Важни са още посоката на изхода, монтажните отвори, дебитът и налягането, температурата и управлението.

Схемите показват принципи на работа и не са монтажен проект. Техническите стойности са от свързаните продуктови страници; окончателният избор следва документацията на конкретното изделие и отоплителния уред.
